اکچویتور برقی چیست؟ راهنمای جامع انواع، عملکرد و انتخاب
اکچویتور برقی یکی از رایج‌ترین روش‌های ایجاد حرکت خودکار در شیرآلات و تجهیزات صنعتی است. در این راهنما یاد می‌گیرید اکچویتور برقی چطور کار می‌کند، از چه اجزایی تشکیل شده، چه انواعی دارد و بر چه اساسی باید برای پروژه شما انتخاب شود.
اکچویتور برقی (Electric Actuator) یا عملگر الکتریکی، تجهیزی است که انرژی الکتریکی را به حرکت مکانیکی چرخشی یا خطی تبدیل می‌کند و برای باز و بسته کردن، تنظیم موقعیت یا ایجاد حرکت کنترل‌شده در شیرآلات صنعتی، دمپرها و سایر تجهیزات مکانیکی استفاده میشود. این تجهیز بخش جدایی‌ناپذیر بسیاری از سیستمهای اتوماسیون در صنایع نفت، گاز، پتروشیمی، نیروگاه و آب و فاضلاب است و کیفیت انتخاب آن مستقیماً بر دقت کنترل، ایمنی فرآیند و عمر تجهیزات اثر می‌گذارد.
01اکچویتور برقی چیست؟
اکچویتور برقی یا عملگر الکتریکی تجهیزی است که با دریافت انرژی الکتریکی، آن را به حرکت مکانیکی تبدیل می‌کند. این حرکت میتواند به‌صورت چرخشی یا خطی باشد و برای حرکت دادن یک شیر صنعتی، دمپر یا سایر تجهیزات مکانیکی به کار رود.
در بسیاری از سیستمهای صنعتی، اکچویتور برقی وظیفه دارد فرمان سیستم کنترل را دریافت کرده و تجهیز متصل به خود را در موقعیت مشخص قرار دهد. نوع عملکرد میتواند فقط به‌صورت باز و بسته باشد یا در کاربردهای پیشرفته‌تر، امکان کنترل تدریجی موقعیت نیز وجود داشته باشد.
کاربردهای اصلی اکچویتور برقی
| کاربرد | توضیح |
|---|---|
| باز و بسته کردن شیر | قرار دادن شیر در یکی از دو وضعیت مشخص انتهایی |
| تنظیم تدریجی موقعیت | کنترل دقیق‌تر جریان در کاربردهای Modulating |
| حرکت دمپر | باز و بسته کردن یا تنظیم زاویه دمپرهای هوا و دود |
| اتوماسیون شیرهای صنعتی | حذف نیاز به دخالت دستی اپراتور |
| جایگزینی هندویل دستی | افزایش سرعت و دقت در فرآیندهای حساس |
02اکچویتور برقی چگونه کار می‌کند؟
عملکرد اکچویتور برقی از دریافت فرمان الکتریکی آغاز میشود. این فرمان میتواند از یک کلید، کنترلر، PLC یا سیستمهای کنترل صنعتی دریافت شود. مدار کنترل فرمان را پردازش و موتور الکتریکی را فعال می‌کند؛ نیروی حاصل از موتور از طریق مجموعه گیربکس به شفت خروجی منتقل میشود و شفت خروجی، تجهیز متصل به اکچویتور را به حرکت درمی‌آورد.
بسته به طراحی اکچویتور، سیستم کنترل میتواند موقعیت انتهایی را تشخیص دهد، از حرکت بیش از حد جلوگیری کند و وضعیت تجهیز را به سیستم کنترل اعلام نماید. در مدل‌های دارای سیستم فیدبک، این اطلاعات میتواند برای نظارت یا اصلاح فرمان نیز استفاده شود.
خلاصه مسیر عملکرد
- فرمان از کلید، PLC یا سیستم کنترل صادر میشود.
- مدار کنترل فرمان را دریافت و پردازش می‌کند.
- موتور الکتریکی فعال و نیروی لازم ایجاد میشود.
- گیربکس نیرو را به گشتاور و سرعت مناسب تبدیل می‌کند.
- شفت خروجی حرکت را به تجهیز متصل منتقل می‌کند.
- وضعیت تجهیز در صورت وجود فیدبک به سیستم کنترل بازمی‌گردد.

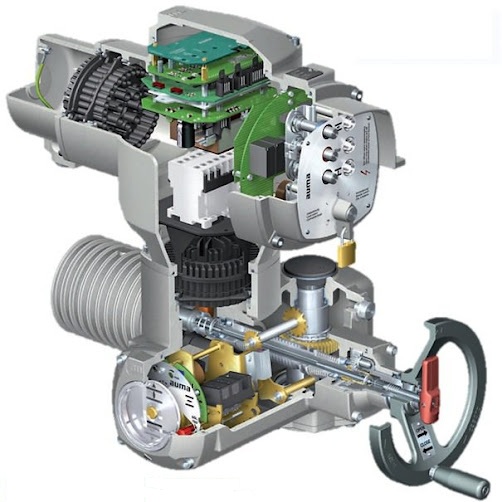

03اجزای اصلی اکچویتور برقی
ساختار دقیق اکچویتورهای برقی بسته به سازنده و مدل متفاوت است، اما معمولاً اجزای اصلی زیر در آن‌ها وجود دارد.
موتور الکتریکی
موتور منبع ایجاد حرکت در اکچویتور است و انرژی الکتریکی را به انرژی مکانیکی تبدیل می‌کند. مشخصات موتور باید با شرایط کاری و ظرفیت موردنیاز اکچویتور هماهنگ باشد.
گیربکس
مجموعه گیربکس برای انتقال و تبدیل حرکت موتور به گشتاور و سرعت مناسب در خروجی استفاده میشود. طراحی گیربکس تأثیر مستقیمی بر گشتاور، سرعت عملکرد و قابلیت اطمینان اکچویتور دارد.
شفت خروجی
شفت خروجی بخشی است که حرکت ایجادشده را به تجهیز متصل منتقل می‌کند. نوع و شکل خروجی باید با اتصال مکانیکی تجهیز موردنظر سازگار باشد.
Limit Switch
Limit Switch برای تشخیص موقعیت‌های انتهایی حرکت استفاده میشود و به سیستم کنترل کمک می‌کند رسیدن تجهیز به موقعیت موردنظر را تشخیص دهد.
Torque Switch
Torque Switch برای نظارت بر گشتاور و جلوگیری از ادامه حرکت در شرایط نامناسب استفاده میشود. وجود و نحوه عملکرد این سیستم بسته به طراحی اکچویتور متفاوت است.
Manual Override
برخی اکچویتورهای برقی دارای مکانیزم Manual Override (معمولاً هندویل) هستند تا در شرایط خاص بتوان تجهیز را به‌صورت دستی نیز حرکت داد.
مدار کنترل و فیدبک
در مدل‌های مختلف، مدار کنترل میتواند وظایفی مانند دریافت فرمان، کنترل موتور، تشخیص وضعیت و ارسال بازخورد را انجام دهد.
| جزء | وظیفه اصلی |
|---|---|
| Motor | تبدیل انرژی الکتریکی به حرکت |
| Gearbox | تنظیم گشتاور و سرعت خروجی |
| Output Shaft | انتقال حرکت به تجهیز |
| Limit Switch | تشخیص موقعیت انتهایی |
| Torque Switch | حفاظت در برابر گشتاور بیش از حد |
| Manual Override | امکان حرکت دستی در شرایط خاص |
04انواع اکچویتور برقی
اکچویتورهای برقی را می‌توان بر اساس نوع عملکرد، نوع حرکت و شرایط کاربرد دسته‌بندی کرد. این دسته‌بندی‌ها لزوماً مستقل از یکدیگر نیستند؛ برای مثال یک اکچویتور میتواند هم‌زمان از نوع Quarter-Turn و On/Off باشد.
On / Off
برای باز و بسته کردن تجهیز و قرار دادن آن در موقعیت‌های مشخص انتهایی.
Modulating
برای کنترل تدریجی و تنظیم موقعیت تجهیز بر اساس فرمان کنترلی.
Quarter-Turn
مناسب تجهیزاتی که با حرکت زاویه‌ای محدود کار می‌کنند، مانند بال ولو و باترفلای.
Multi-Turn
مناسب کاربردهایی که به چند دور چرخش خروجی نیاز دارند، مانند شیرهای دروازه‌ای.
Linear
برای ایجاد حرکت خطی در کاربردهای مربوط به اکچویتورهای خطی.
ضد انفجار (Explosion-Proof)
برای محیط‌هایی که الزامات ویژه ضدانفجار دارند.
Fail-Safe
برای بازگرداندن خودکار تجهیز به وضعیت ایمن در صورت قطع برق یا بروز خطا.
05اکچویتور برقی برای چه شیرهایی استفاده میشود؟
یکی از مهمترین کاربردهای اکچویتور برقی، حرکت دادن شیرهای صنعتی است. نوع اکچویتور باید با نوع ولو و مکانیزم حرکت آن سازگار باشد؛ صرفاً نوع شیر به تنهایی برای انتخاب اکچویتور کافی نیست.
شیر پروانهای
معمولاً به حرکت چرخشی محدود نیاز دارد و با اکچویتورهای Quarter-Turn کنترل میشود.
شیر توپی
در بسیاری از مدل‌ها نیز از مکانیزم ربع‌گرد استفاده می‌کند.
شیر دروازه‌ای
در بسیاری از طراحی‌ها به حرکت چنددور نیاز دارد.
شیر کروی
نوع حرکت و الزامات نیرویی آن باید پیش از انتخاب عملگر بررسی شود.
شیر پلاگ
با توجه به طراحی شیر، به اکچویتور با حرکت چرخشی مناسب نیاز دارد.
06مشخصات فنی مهم اکچویتور برقی
انتخاب اکچویتور مناسب بدون بررسی مشخصات فنی امکان‌پذیر نیست. پارامترهای اصلی که باید در زمان انتخاب بررسی شوند عبارت‌اند از:
| پارامتر | اهمیت در انتخاب |
|---|---|
| گشتاور خروجی | تعیین می‌کند اکچویتور توانایی ایجاد حرکت موردنیاز تجهیز را دارد یا خیر. |
| ولتاژ تغذیه | باید با سیستم برق و مشخصات پروژه سازگار باشد. |
| سرعت عملکرد | زمان رسیدن تجهیز به موقعیت موردنظر را تحت تأثیر قرار می‌دهد. |
| Duty Cycle | باید با الگوی استفاده و تعداد سیکل‌های کاری هماهنگ باشد. |
| درجه حفاظت IP | بر اساس شرایط محیط نصب و میزان تماس با آب و گردوغبار انتخاب میشود. |
| نوع فرمان | میتواند شامل قطع و وصل یا کنترل تدریجی باشد. |
| Feedback | برای ارسال اطلاعات موقعیت یا وضعیت تجهیز به سیستم کنترل. |
07راهنمای انتخاب اکچویتور برقی
انتخاب اکچویتور باید از مشخصات تجهیزی که قرار است حرکت کند آغاز شود، نه صرفاً از روی نام یا توان موتور.
- نوع تجهیز (شیر، دمپر یا مکانیزم) مشخص شده است؟
- نوع حرکت (ربع‌گرد، چنددور یا خطی) تعیین شده است؟
- گشتاور یا نیروی موردنیاز محاسبه شده است؟
- سرعت عملکرد موردنیاز بررسی شده است؟
- ولتاژ و مشخصات تغذیه تطبیق داده شده است؟
- شرایط محیطی (دما، رطوبت، گردوغبار) بررسی شده است؟
- روش کنترل (On/Off یا تدریجی) مشخص شده است؟
- نیاز به فیدبک موقعیت یا وضعیت بررسی شده است؟
08گشتاور اکچویتور برقی چگونه تعیین میشود؟
گشتاور یکی از مهمترین پارامترها در انتخاب اکچویتور است. اکچویتوری که گشتاور خروجی آن برای حرکت تجهیز کافی نباشد، نمی‌تواند عملکرد مطمئن داشته باشد.
مقدار گشتاور موردنیاز باید از اطلاعات فنی ولو یا تجهیز، شرایط فرآیندی و الزامات عملکردی به دست آید. این مقدار میتواند در شرایط مختلف مانند شروع حرکت، حرکت عادی یا شرایط سخت‌تر متفاوت باشد.
09روش کنترل اکچویتور برقی
روش کنترل اکچویتور برقی به نوع عملکرد و طراحی سیستم بستگی دارد. در ساده‌ترین حالت، فرمان باز یا بسته شدن به اکچویتور ارسال میشود؛ در کاربردهای پیشرفته‌تر، امکان کنترل موقعیت نیز وجود دارد.
On / Off
مناسب برای کاربردهایی که تجهیز باید در وضعیتهای مشخص قرار گیرد.
Modulating
مناسب برای کاربردهایی که موقعیت خروجی باید به‌صورت تدریجی تنظیم شود.
PLC / DCS
امکان قرار گرفتن اکچویتور در یک سیستم کنترل خودکار صنعتی.
Feedback
انتقال اطلاعات موقعیت یا وضعیت تجهیز به سیستم کنترل در مدل‌های مناسب.
پارامترهایی مانند 4-20 mA و 0-10 V بیشتر در کاربردهای کنترل موقعیت و Modulating مطرح میشوند و باید متناسب با طراحی اکچویتور و سیستم کنترل بررسی شوند.
10اکچویتور برقی در مقایسه با سایر انواع اکچویتور
اکچویتورهای برقی تنها گزینه موجود برای ایجاد حرکت خودکار نیستند. در صنعت، بسته به شرایط فرآیند، از اکچویتورهای نیوماتیک و هیدرولیک نیز استفاده میشود. تفاوت این فناوری‌ها در منبع انرژی، سرعت، الزامات نصب، شرایط کاری و نوع کاربرد است.
در این مقاله وارد مقایسه جزئی این فناوری‌ها نمی‌شویم تا محتوای تخصصی هر موضوع مستقل باقی بماند. برای مقایسه کامل‌تر می‌توانید به مقالات تخصصی زیر مراجعه کنید:
اکچویتور برقی در مقابل نیوماتیک | اکچویتور برقی در مقابل هیدرولیک
11مزایا و محدودیت‌های اکچویتور برقی
مزایا
- امکان استفاده در سیستمهای اتوماسیون صنعتی
- قابلیت کنترل و ارسال فرمان الکتریکی
- عدم نیاز به شبکه هوای فشرده برای تأمین نیروی محرک
- امکان استفاده از سیستمهای Feedback در مدل‌های مناسب
- تنوع در طراحی و محدوده‌های گشتاور و سرعت
- قابلیت استفاده در بسیاری از کاربردهای صنعتی و فرآیندی
محدودیت‌ها
- وابستگی به منبع تغذیه الکتریکی
- حساسیت انتخاب به مشخصات دقیق پروژه
- لزوم انتخاب صحیح گشتاور و Duty Cycle
- نیاز به توجه ویژه به شرایط محیطی و درجه حفاظت
- مناسب نبودن یک مدل واحد برای همه کاربردها
12اکچویتور برقی در صنایع نفت، گاز و پتروشیمی
در صنایع نفت، گاز و پتروشیمی، اکچویتورها بخشی از سیستمهای کنترل و اتوماسیون تجهیزات فرآیندی هستند. در این صنایع، انتخاب اکچویتور باید علاوه بر مشخصات مکانیکی، بر اساس شرایط محیطی، نوع تجهیز، الزامات ایمنی و معماری کنترل پروژه انجام شود.
در محیط‌هایی که احتمال وجود اتمسفرهای خطرناک و قابل انفجار وجود دارد، طراحی و گواهیهای تجهیز اهمیت ویژه‌ای پیدا می‌کند و باید مطابق الزامات پروژه بررسی شود.
13نگهداری و تعمیر اکچویتور برقی
نگهداری صحیح اکچویتور میتواند به حفظ عملکرد مطمئن و کاهش احتمال خرابی کمک کند. برنامه سرویس باید متناسب با نوع تجهیز، شرایط کاری و دستورالعمل سازنده تنظیم شود.
بازرسی ظاهری
بررسی وضعیت بدنه، اتصالات و نشانه‌های آسیب یا نفوذ آلودگی.
بررسی اتصالات
کنترل وضعیت اتصالات الکتریکی و مکانیکی مطابق دستورالعمل سازنده.
بررسی عملکرد
بررسی صحیح حرکت، توقف و رسیدن به موقعیت موردنظر.
بررسی صدا و لرزش
تغییرات غیرعادی میتواند نشانه وجود مشکل مکانیکی یا الکتریکی باشد.
در صورت بروز خرابی، علت مشکل باید پیش از تعویض قطعات مشخص شود. عیب‌یابی تخصصی، تعمیر موتور، گیربکس یا مدار و برد کنترل باید بر اساس مدل اکچویتور و دستورالعمل سازنده انجام شود. پپکو در زمینه بومی‌سازی و تعمیر برد کنترل اکچویتورهای برقی (از جمله مدل‌های AUMA و Drehmo) تخصص و سابقه دارد.
14قیمت اکچویتور برقی به چه عواملی بستگی دارد؟
قیمت اکچویتور برقی به یک عامل واحد وابسته نیست و بر اساس مشخصات فنی و شرایط سفارش تعیین میشود. مهمترین عوامل مؤثر عبارت‌اند از:
- برند و سازنده
- محدوده گشتاور
- نوع حرکت (ربع‌گرد، چنددور یا خطی)
- On / Off یا Modulating بودن
- ولتاژ و مشخصات تغذیه
- درجه حفاظت و الزامات محیطی (از جمله ضد انفجار)
- امکانات کنترلی و Feedback
- گواهی‌ها و استانداردهای موردنیاز پروژه
15هنگام خرید اکچویتور برقی چه اطلاعاتی لازم است؟
برای انتخاب دقیق‌تر، بهتر است پیش از استعلام یا خرید، اطلاعات فنی زیر آماده باشد:
- نوع تجهیز (ولو، دمپر یا مکانیزم)
- گشتاور موردنیاز
- نوع حرکت: Quarter-Turn، Multi-Turn یا Linear
- نوع عملکرد: On / Off یا کنترل تدریجی
- ولتاژ تغذیه در نظر گرفته‌شده برای پروژه
- شرایط محیطی: دما، رطوبت، گردوغبار و الزامات ایمنی
16سوالات متداول درباره اکچویتور برقی
اکچویتور برقی چیست؟
اکچویتور برقی چه کاربردی دارد؟
مهمترین پارامتر در انتخاب اکچویتور برقی چیست؟
آیا اکچویتور برقی برای شیر پروانهای مناسب است؟
تفاوت اکچویتور برقی On / Off و Modulating چیست؟
آیا اکچویتور برقی در صنعت نفت و گاز استفاده میشود؟
آیا اکچویتور برقی نیاز به نگهداری دارد؟
قیمت اکچویتور برقی به چه عواملی بستگی دارد؟
جمع‌بندی
اکچویتور برقی یکی از راهکارهای مهم برای ایجاد حرکت و کنترل تجهیزات در سیستمهای صنعتی و فرآیندی است. این تجهیزات در مدل‌ها و ساختارهای مختلف تولید میشوند و می‌توانند برای کاربردهای قطع و وصل، کنترل موقعیت یا انواع مختلف حرکت مورد استفاده قرار گیرند.
برای انتخاب صحیح اکچویتور، ابتدا باید نوع حرکت و تجهیز مشخص شود و سپس گشتاور، سرعت، ولتاژ، Duty Cycle، درجه حفاظت، نوع فرمان و شرایط محیطی بررسی شوند. انتخاب نهایی باید بر اساس مشخصات واقعی پروژه و تجهیز انجام شود، نه صرفاً بر اساس توان موتور یا قیمت.
