اکچویتور خطی چیست؟ راهنمای جامع انتخاب، کاربرد و مقایسه انواع
اکچویتور خطی (Linear Actuator) چیست؟ انواع، کاربرد و راهنمای انتخاب
اکچویتور خطی انرژی الکتریکی، پنوماتیکی یا هیدرولیکی را به حرکت رفت‌وبرگشتی دقیق و قابل کنترل تبدیل می‌کند. در این راهنما انواع، کاربردها، مزایا و معایب، جدول مقایسه و چک‌لیست انتخاب اکچویتور خطی را می‌بینید.
ELECTRIC
PNEUMATIC
HYDRAULIC
اکچویتور خطی (Linear Actuator) یکی از کلیدی‌ترین اجزای اتوماسیون صنعتی است؛ از رباتیک و خطوط مونتاژ تا صنایع نفت، گاز، دارویی و غذایی. وظیفه آن تبدیل انرژی به حرکت خطی دقیق و قابل کنترل است و انتخاب درست نوع آن بر دقت، سرعت، نیرو و هزینه‌های نگهداری سیستم اثر مستقیم دارد.
01اکچویتور خطی (Linear Actuator) چیست؟
اکچویتور خطی دستگاهی است که انرژی ورودی را به حرکت مستقیم در یک مسیر مشخص تبدیل می‌کند. برخلاف موتورهای دوار که شافت را می‌چرخانند، اکچویتور خطی حرکت رفت‌وبرگشتی (جلو و عقب) در یک محور مستقیم ایجاد می‌کند. این تجهیزات در فرآیندهایی به‌کار می‌روند که به باز و بسته شدن دقیق، فشار مستقیم یا موقعیت‌دهی مکانیکی در یک خط مستقیم نیاز دارند.
انرژی ورودی در اکچویتورهای خطی
- انرژی الکتریکی (Electric Linear Actuator)
- انرژی پنوماتیکی (Pneumatic Linear Actuator)
- انرژی هیدرولیکی (Hydraulic Linear Actuator)
- انرژی مغناطیسی یا حرارتی (در مدل‌های خاص)
02انواع اکچویتور خطی
عملگرهای خطی به پنج دسته کلی تقسیم می‌شوند.
ELECTRIC
PNEUMATIC
HYDRAULIC

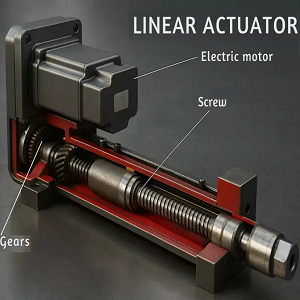

۱. اکچویتور خطی الکتریکی
برای کنترل موقعیت با دقت بالا مناسب است. انرژی آن برق AC یا DC است و به موتور، گیربکس و پیچ لید (Lead Screw) مجهز است.
- عملکرد: موتور الکتریکی با سیستم چرخ‌دنده یا پیچ و مهره
- مزایا: دقت بالا، قابل کنترل، بدون نیاز به کمپرسور یا پمپ
- کاربردها: پزشکی، رباتیک، درب‌های خودکار، اتوماسیون دقیق
۲. اکچویتور خطی پنوماتیکی
حرکت رفت‌وبرگشتی با سرعت بالا دارد و انرژی آن هوای فشرده است.
- عملکرد: فشار هوای فشرده
- مزایا: سرعت بالا، ساختار ساده، قیمت مناسب
- معایب: کنترل‌پذیری کمتر نسبت به مدل برقی
- کاربردها: کاربردهای پرتکرار و سبک در بسته‌بندی، مونتاژ و خطوط تولید

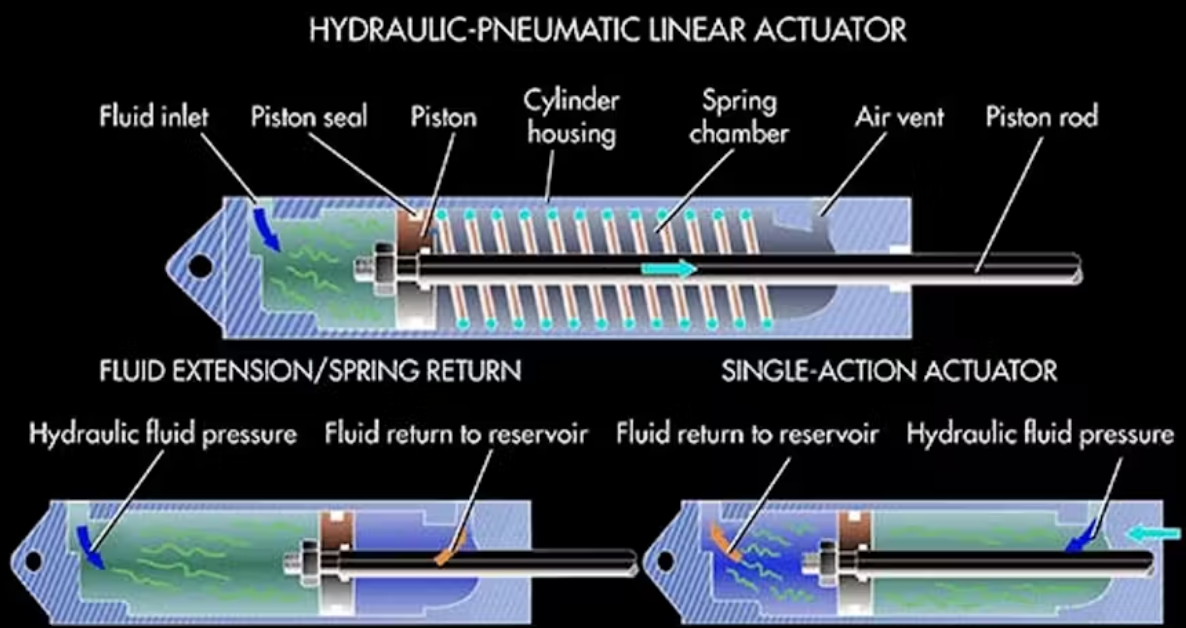

۳. اکچویتور خطی هیدرولیکی
می‌تواند نیروی بسیار بالایی تولید کند و انرژی آن روغن تحت فشار است.
- عملکرد: فشار روغن درون سیلندر
- مزایا: قدرت بسیار زیاد، مناسب بارهای سنگین
- معایب: سیستم پیچیده‌تر و احتمال نشتی
- کاربردها: ماشین‌آلات سنگین، پرس صنعتی، سدها و تجهیزات زیرساختی
۴. اکچویتور خطی مگنتواستریکتیو (Magnetostrictive)
تجهیزی خاص برای محیط‌های ویژه است و در سنسورهای موقعیت و تجهیزات با دقت بالا مانند صنایع دفاعی و ابزار دقیق آزمایشگاهی کاربرد دارد.
۵. اکچویتور خطی پیزوالکتریک (Piezoelectric)
دقت و سرعت فوق‌العاده بالایی دارد و در کاربردهای تحقیقاتی، میکرومکانیک و ابزار دقیق که به تغییر اندازه در مقیاس نانومتر با ولتاژ بسیار پایین نیاز دارند استفاده می‌شود.
راهنمای محرک الکتریکی راهنمای محرک پنوماتیکی راهنمای محرک هیدرولیکی03کاربردهای اکچویتور خطی
نفت، گاز و پتروشیمی
کنترل شیرهای بزرگ در شرایط سخت محیطی (On/Off کردن ولوهای بزرگ)
رباتیک و اتوماسیون
ربات‌های خط مونتاژ، بازوهای رباتیک، CNC، ماشین‌آلات کشاورزی مدرن، سیستم‌های خورشیدی
صنایع خودروسازی
تنظیم صندلی، بالابرها، درب‌های اتوماتیک، سایه‌بان‌ها
صنایع غذایی و دارویی
کنترل و باز و بسته کردن دریچه‌ها در محیط استریل
تجهیزات پزشکی
صندلی جراحی، تخت‌های بیمارستانی، ویلچرهای هوشمند
04مزایا و معایب اکچویتور خطی
مزایا
- دقت بالا در حرکت
- سر و صدای کم (مخصوصاً در مدل‌های برقی)
- نیاز کم به نگهداری
- قابلیت اتوماسیون کامل
- ایمنی بالا در صنایع حساس
معایب
- قیمت نسبتاً بالاتر در مدل‌های برقی پیشرفته
- محدودیت در طول کورس در برخی مدل‌ها
- نیاز به درایور یا کنترلر در برخی نسخه‌ها
05جدول مقایسه انواع اکچویتور خطی
| نوع | مزایا | معایب |
|---|---|---|
| الکتریکی | نصب آسان، بدون نشتی، کنترل‌پذیر | محدودیت در قدرت |
| پنوماتیکی | سرعت بالا، ارزان‌قیمت | وابسته به کمپرسور |
| هیدرولیکی | قدرت زیاد، مناسب فضای صنعتی سخت | نشتی و نیاز به نگهداری |
| پیزوالکتریک | دقت بالا، مصرف پایین | قیمت بالا، کورس کوتاه |
| مگنتواستریکتیو | بدون اصطکاک، عمر بالا | محدود به کاربردهای خاص |
06چگونه بهترین اکچویتور خطی را انتخاب کنیم؟
برای انتخاب و خرید اکچویتور خطی مناسب، معیارهای زیر را بررسی کنید:
- نیروی موردنیاز (نیوتن / کیلوگرم) مشخص شده است؟
- سرعت حرکت و فرکانس تکرار تعیین شده است؟
- طول کورس موردنیاز (Stroke Length) مشخص است؟
- نوع انرژی ورودی در دسترس (برق، هوا، روغن) بررسی شده است؟
- دقت موقعیت و تکرارپذیری کافی است؟
- نوع کنترل (آنالوگ، دیجیتال، PID) مشخص است؟
- شرایط محیط کار (دمای بالا، گرد و غبار، مواد خورنده) بررسی شده است؟
- ضدآب بودن (درجه IP) مناسب است؟
- هزینه تعمیرات و نگهداری بررسی شده است؟
07تعمیر و نگهداری اکچویتور خطی
برای افزایش طول عمر اکچویتور خطی، چهار اصل زیر را رعایت کنید:
بازبینی ماهانه
بررسی قطعات مکانیکی
روغن‌کاری
در مدل‌های نیازمند
اتصالات الکتریکی
بررسی دوره‌ای اتصالات
کنترلر
اطمینان از کارکرد صحیح
08تفاوت اکچویتور خطی و چرخشی
| ویژگی | اکچویتور خطی | اکچویتور چرخشی |
|---|---|---|
| نوع حرکت | مستقیم (رفت‌وبرگشتی) | چرخشی (زاویه‌ای) |
| کاربرد | بازوهای خطی، درب، صندلی | ولوهای چرخشی، بازوی ربات |
| ساختار | پیچ‌مهره یا سیلندر | گیربکس یا موتور چرخشی |
09آینده اکچویتورهای خطی در صنعت
در اتوماسیون هوشمند، استفاده از اکچویتورهای هوشمند با سنسورهای داخلی، شبکه‌شدن با PLC و اینترنت اشیا (IoT) روندی رو به رشد است. اکچویتورهای خطی دیجیتال با قابلیت تشخیص موقعیت و خطا و ارسال داده، نقش مهمی در آینده صنعت خواهند داشت.
10برندهای رایج اکچویتور خطی
در بازار ایران و جهان برندهای زیر رایج هستند:
شرکت فناور و دانش‌بنیان مشهدی پدیده انرژی پارسیان (پپکو)، سازنده انواع اکچویتور با بیش از ۱۵ سال سابقه، گزینه‌ی مناسبی برای ساخت اکچویتور خطی ایرانی است و محصولات خود را با نام تجاری PEPCO عرضه می‌کند.
11سوالات متداول درباره اکچویتور خطی
اکچویتور خطی چه تفاوتی با اکچویتور دوار دارد؟
آیا اکچویتور خطی الکتریکی نگهداری خاصی نیاز دارد؟
کدام نوع برای فشار بالا مناسب‌تر است؟
چه عواملی در انتخاب کورس (Stroke Length) مهم است؟
آیا اکچویتور خطی را می‌توان در فضای باز نصب کرد؟
آیا اکچویتور خطی را می‌توان با PLC کنترل کرد؟
تفاوت اکچویتور خطی با جک چیست؟
جمع‌بندی
اکچویتور خطی قلب تپنده بسیاری از سیستم‌های مکانیکی هوشمند است؛ از خطوط تولید پیشرفته تا بیمارستان‌ها و تأسیسات نفت و گاز. انتخاب درست نوع (الکتریکی، پنوماتیکی، هیدرولیکی یا پیزوالکتریک) و برند، بر اساس شرایط کاری و نیاز پروژه، بر اتوماسیون، بهره‌وری، ایمنی، هزینه‌ها و طول عمر تجهیزات اثر مستقیم دارد.
