آشنایی با اکچویتور خطی یا رفت و برگشتی (Linear Actuator)

 اکچویتور خطی یا Linear Actuator در دنیای مدرن صنعتی، یکی از تاثیر گذارترین و کلیدی ترین مؤلفه‌ها در اتوماسیون سیستم‌های مکانیکی و صنعتی محسوب می شود. از رباتیک و خطوط مونتاژ گرفته تا ماشین‌آلات صنایع نفت، گاز، دارویی و غذایی؛ این تجهیزات کوچک ولی حیاتی، وظیفه‌ای بزرگ را بر عهده دارند: تبدیل انرژی به حرکت خطی دقیق و قابل کنترل.

اکچویتور خطی دستگاهی است که انرژی را به حرکت مستقیم در یک مسیر مشخص (نه چرخشی) تبدیل می‌کند. برخلاف موتورهای دوار که شافت را می‌چرخانند، اکچویتور خطی سبب حرکت رفت و برگشتی در محور مستقیم می‌شود.

به تعریفی دیگر؛ اکچویتور خطی (Linear Actuator) وسیله‌ای مکانیکی است که یک ورودی انرژی (الکتریکی، هیدرولیکی، پنوماتیکی، یا مکانیکی) را دریافت کرده و آن را به حرکت خطی (جلو و عقب) تبدیل می‌کند. این تجهیزات در فرآیندهایی استفاده می‌شوند که نیاز به باز و بسته شدن دقیق، فشار مستقیم، یا موقعیت دهی مکانیکی در یک خط مستقیم دارند.

این مقاله یک راهنمای جامع برای آشنایی کامل با اکچویتور خطی است و به پرسش های زیر پاسخ می‌دهد:

1. اکچویتور خطی چگونه کار می کند
2. کاربردهای اکچویترو خطی در صنعت
3. استانداردهای فنی و صنعتی مناسب
4. انواع اکچویتر خطی بر اساس عملکرد
5. جدول مقایسه بین انواع اکچویتورهای خطی
6. مزایا، معایب و کاربردهای انواع اکچویتور خطی
7. چک لیست انتخاب و خرید اکچویتور خطی مناسب

انرژی ورودی در اکچویتورهای خطی

• انرژی الکتریکی (Electric Linear Actuator)
• انرژی پنوماتیکی (Pneumatic Linear Actuator)
• انرژی هیدرولیکی (Hydraulic Linear Actuator)
• انرژی مغناطیسی یا حرارتی (در مدل‌های خاص)

انواع اکچویتور خطی

عملگرهای خطی به 5 دسته کلی زیر تقسیم می شوند:

۱. اکچویتور خطی برقی یا الکتریکی (Electric Linear Actuator)

این اکچویترها برای کنترل موقعیت با دقت بالا مناسب هستند. انرژی محرک آنها برق AC یا DC است و مجهز به موتور، گیربکس و پیچ لید (Lead Screw) می باشند.

• عملکرد: با استفاده از موتور الکتریکی و سیستم چرخ‌دنده یا پیچ و مهره
• مزایا: دقت بالا، قابل کنترل، بدون نیاز به کمپرسور یا پمپ
• کاربردها: پزشکی، رباتیک و درب های خودکار، اتوماسیون دقیق

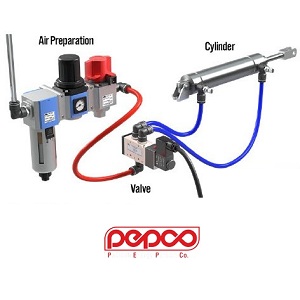

۲. اکچویتور خطی نیوماتیکی (Pneumatic Linear Actuator)

این دسته از عملگرهای خطی حرکت رفت و برگشتی با سرعت بالا دارند و انرژی محرک آنها هوای فشرده است.

• عملکرد: با استفاده از فشار هوای فشرده
• مزایا: سرعت بالا، ساختار ساده، قیمت مناسب
• معایب: کنترل‌پذیری کمتر نسبت به مدل برقی
• کاربردها: ایده‌آل برای کاربردهای پر تکرار و سبک در صنایع بسته‌بندی، مونتاژ، یا خطوط تولید

۳. اکچویتور خطی هیدرولیکی (Hydraulic Linear Actuator)

عملگر خطی هیدرولیک همان طور که از نام آن هم مشخص است می تواند نیروی بسیار بالایی را تولید کند. انرژی محرک این تجهیز روغن تحت فشار می باشد.

• عملکرد: با فشار روغن درون سیلندر
• مزایا: قدرت بسیار زیاد، مناسب برای بارهای سنگین
• معایب: سیستم پیچیده‌تر، احتمال نشتی
• کاربردها: مناسب برای ماشین‌آلات سنگین، پرس صنعتی، سدها، و تجهیزات زیرساختی

اکچویتور خطی هیدرولیک پنوماتیک (Hydraulic Pneumatic Linear Actuator)

۴. اکچویتور خطی مغناطیسی و حرارتی (Magnetostrictive)

این عملگر که به اکچویتر خطی مگنتواستریکتیو هم خوانده می شود، یک تجهیز خاص بوده که در محیط های خاص استفاده می شود. کاربرد آن در سنسورهای موقعیت و تجهیزات خاص با دقت بالا مانند صنایع دفاعی و یا ابزار دقیق آزمایشگاهی می باشد.

5. اکچویتور خطی پیزو الکتریک (Piezoelectric Linear Actuator)

این اکچویترها از دقت و سرعت فوق‌العاده بالایی برخوردارند و در کاربردهای تحقیقاتی، میکرومکانیک و ابزار دقیق و کاربردهایی که نیاز به تغییر اندازه در مقیاس نانومتر با ولتاژ بسیار پایین دارند مورد استفاده قرار می گیرد.

کاربردهای اکچویتور خطی

اکچویتورهای خطی در حوزه‌های بسیار گسترده‌ای استفاده می‌شوند. کاربردهای این اکچوینترها را می توان به 5 دسته کلی زیر تقسیم بندی کرد:

نفت، گاز و پتروشیمی

• کنترل شیرهای بزرگ در شرایط سخت محیطی (on/off کردن ولوهای بزرگ)

رباتیک و اتوماسیون

• در ربات‌های خط مونتاژ، بازوهای رباتیک، سیستم‌های CNC، ماشین آلات کشاورزی مدرن و پیشرفته، سیستم های خودکار خورشیدی

صنایع خودروسازی

• تنظیم صندلی خودرو، بالابرها، درب‌های اتوماتیک، سایه بان ها

صنایع غذایی و دارویی

• کنترل و باز و بسته کردن دریچه‌ها در محیط استریل

تجهیزات پزشکی

• صندلی جراحی، تخت‌های بیمارستانی، ویلچرهای هوشمند

مزایا و معایب انواع اکچویتور خطی

مزایای کلی اکچویتر خطی را می توان در 5 مورد زیر بیان کرد:

• دقت بالا در حرکت
• سر و صدای کم (مخصوصاً در مدل‌های برقی)
• نیاز کم به نگهداری
• قابل اتوماسیون کامل
• ایمنی بالا در صنایع حساس

معایب احتمالی این نوع اکچویتور نیز به شرح زیر برآورد می شود:

• قیمت نسبتاً بالاتر در مدل‌های برقی پیشرفته
• محدودیت در طول کورس در برخی مدل‌ها
• نیاز به درایور یا کنترلر در برخی نسخه‌ها

در جدول زیر به مقایسه انواع اکچویتر خطی پرداخته و مزایا و معایب هر یک اشاره شده است:

چگونه بهترین اکچویتور خطی را انتخاب کنیم؟

برای انتخاب و خرید اکچویتر خطی مناسب با توجه به نیاز، باید به موارد مهم و ظریفی دقت شود. در اینجا یک چک لیست تهیه شده است که معیارهای اصلی انتخاب این دستگاه می باشند. حتما در زمان انتخاب خود این چک لیست زیر را بررسی کنید.

1. ضد آب بودن (درجه IP)
2. هزینه تعمیرات و نگهداری
3. دقت موقعیت و تکرارپذیری
4. نوع کنترل (آنالوگ، دیجیتال، PID)
5. نیروی مورد نیاز (نیوتن / کیلوگرم)
6. سرعت حرکت (عملکرد و فرکانس تکرار)
7. طول کورس حرکت مورد نیاز (Stroke Length)
8. نوع انرژی ورودی در دسترس (برق، هوا، روغن)
9. شرایط محیط کاری (دمای بالا، گرد و غبار، مواد خورنده)

تعمیر و نگهداری اکچویتر خطی

برای نگهداری و افزایش طول عمر اکچویتور خطی باید 4 اصل زیر رعایت شود:

1. بازبینی ماهانه قطعات مکانیکی
2. روغن‌کاری در مدل‌های نیازمند
3. بررسی اتصالات الکتریکی
4. اطمینان از کارکرد کنترلر

تفاوت اکچویتور خطی و اکچویتور چرخشی

مقایسه بین عملگر خطی یا رفت و برگشتی با عملگر چرخشی یا دوار در جدول زیر مشاهده می شود.

آینده اکچویتورهای خطی در صنعت

در اتوماسیون‌های هوشمند و صنعت استفاده از اکچویتورهای هوشمند با سنسورهای داخلی، شبکه شدن با PLC و اینترنت اشیاء (IOT) از روندهای رو به رشد است. اکچویتورهای خطی دیجیتال با قابلیت تشخیص موقعیت، خطا، و ارسال داده‌ها، نقش مهمی در آینده صنعت خواهند داشت.

بررسی برندهای معتبر در ایران

در بازار ایران و جهان برندهای زیر رایج هستند. شرکت فناور و دانش بنیان مشهدی پدیده انرژی پارسیان (پپکو) به عنوان سازنده انواع اکچویتر با بیش از 15 سال سابقه درخشان در این حوزه، بهترین گزینه در داخل کشور جهت ساخت اکچویتور خطی ایرانی می باشد. این شرکت اکچویتورهای تولیدی خود را با نام تجاری PEPCO عرضه می نماید.

• PEPCO (ایران)
• SMC (ژاپن)
• FESTO (آلمان)
• LINAK (دانمارک)

پرسش‌های متداول درباره اکچویتور خطی (FAQ)

رایجترین و متداولترین سوالاتی که در مورد اکچویترهای خطی مطرح است را در اینجا بیان کرده و پاسخ می دهیم:

اکچویتور خطی چه تفاوتی با اکچویتور دوار دارد؟

اکچویتور خطی حرکت رفت و برگشتی در امتداد یک خط مستقیم ایجاد می‌کند، در حالی که اکچویتور دوار (Rotary Actuator) باعث ایجاد حرکت چرخشی حول محور می‌شود. هر کدام بسته به نوع کاربری (مثلاً باز و بسته کردن شیر خطی یا چرخشی) انتخاب می‌شود.

آیا اکچویتور خطی الکتریکی نیاز به نگهداری خاصی دارد؟

اکچویتورهای خطی الکتریکی نسبت به هیدرولیکی و پنوماتیکی نیاز به نگهداری بسیار کمتری دارند؛ با این حال، باید اتصالات، موتور و گیربکس آن‌ها به‌صورت دوره‌ای بررسی شوند تا عملکرد دقیق حفظ شود.

کدام نوع اکچویتور خطی برای فشار بالا مناسب‌تر است؟

اکچویتورهای هیدرولیکی خطی بهترین گزینه برای اعمال نیروهای بسیار زیاد در فشار بالا هستند. در مقابل، اکچویتورهای الکتریکی و پنوماتیکی بیشتر برای بارهای سبک تا متوسط مناسب‌اند.

چه فاکتورهایی در انتخاب کورس (Stroke Length) اهمیت دارد؟

کورس باید بر اساس میزان حرکت لازم برای عملکرد صحیح مکانیزم انتخاب شود. عوامل مهم شامل فضای نصب، حداکثر طول باز شدن، و نحوه محدودسازی حرکت هستند.

آیا اکچویتور خطی را می‌توان در فضای باز نصب کرد؟

بله، ولی باید به سطح حفاظت آن توجه شود. استفاده از اکچویتورهای با درجه حفاظت بالا (مثلاً IP65، IP67) یا دارای پوشش ضد زنگ، در فضاهای باز و مرطوب توصیه می‌شود.

آیا می‌توان اکچویتورهای خطی را با PLC کنترل کرد؟

بله، اکچویتورهای الکتریکی اغلب دارای درایورها و انکدرهایی هستند که امکان کنترل دقیق از طریق PLC، HMI و سیستم‌های SCADA را فراهم می‌کنند.

تفاوت اکچویتور خطی با جک چیست؟

جک‌ها معمولاً ساده‌ترند و عمدتاً برای بلند کردن بار استفاده می‌شوند، در حالی که اکچویتورها (مخصوصاً نوع الکتریکی) قابلیت موقعیت‌دهی دقیق، کنترل سرعت و ادغام در سیستم‌های هوشمند را دارند.

جمع‌بندی

اکچویتور خطی، قلب تپنده بسیاری از سیستم‌های مکانیکی هوشمند است. چه در خطوط تولید پیشرفته، چه در بیمارستان‌ها یا کارخانه‌های نفت و گاز، بدون حضور این قطعه کلیدی، حرکت و کنترل به سختی امکان‌پذیر است. انتخاب درست نوع و برند اکچویتورهای خطی با تنوع تکنولوژیکی بالا (الکتریکی، هیدرولیکی، پنوماتیکی و پیزوالکتریک) بر اساس شرایط کاری و نیاز پروژه ها، نقش و تأثیر مهم و مستقیمی بر مدرن‌سازی و خودکارسازی سیستم‌های صنعتی، ارتقاء بهره‌وری و همچنین هزینه های بهره وری، ایمنی، طول عمر و دوام تجهیزات صنعتی دارد.

اگر به دنبال خرید یا مشاوره تخصصی در مورد اکچویترهای خطی هستید، کارشناسان شرکت پدیده انرژی پارسیان (پپکو) آماده پاسخگویی به شما هستند.
